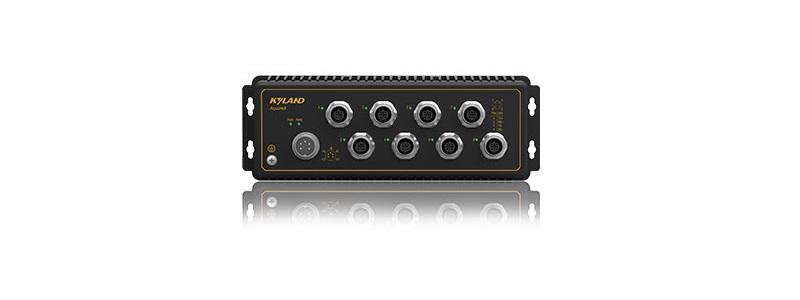

Aquam8為非網管的IP65以太網交換機，支持8口的M12百兆快速以太網接口。M12 D-Code的接口形式保證了端口連接的密封、牢固，保證可靠的運行，尤其適合有強烈的振動和沖擊的應用場景。支持壁掛式安裝，安裝方式更靈活。交換機支持IP65高防護等級，可操作溫度范圍為-40℃到75℃，符合EN50155、EN50121、EN55022 Class A&B 和 FCC CFR47 Part 15等標準的要求，使得該系列產品適合于各種環境嚴酷的工業現場，尤其符合軌道交通行業和工廠自動化行業對可靠性的嚴格要求。
支持8個百兆以太網接口
支持M12接口
支持壁掛式
支持冗余電源輸入
符合EN50155和EN50121行業標準要求
符合IEC62443-4-2工業網絡安全標準
IP65/67防護等級
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3x(flow control) |
| 交換屬性 | MAC表: 2K 包緩沖區: 1Mbit 包轉發率: 2.4Mpps 交換延遲: <10μs |
| 接口 | 百兆端口: 10/100Base-T(X) M12 D-Code接口 |
| 指示燈 | 電源指示燈: PWR1,PWR2 接口指示燈: Link/ACT |
| 電源 | 輸入電壓: 24VAC/DC(12-48VDC/18-30VAC) 110VDC(50.4-137.5VDC) 電源接口: M12 功率: <4.6W 過載保護: 支持 反接保護: 支持 |

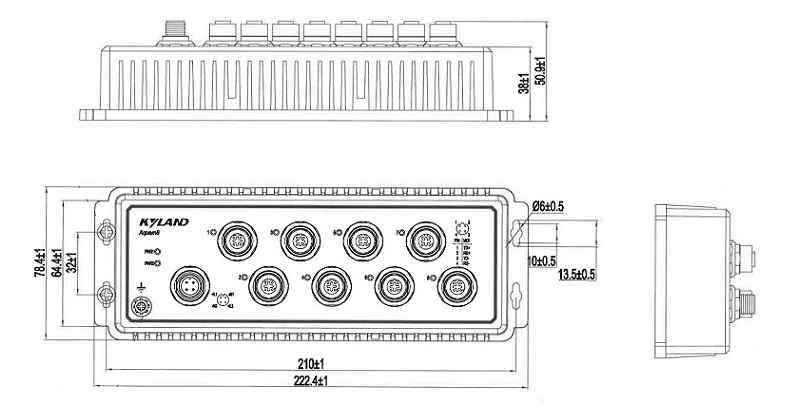

| 機械結構 | 外殼: 金屬 散熱方式: 自然冷卻，無風扇 防護等級: IP65/67 尺寸: 78.4mm×222.4mm×50.9mm(W×H×D) 重量: <0.75Kg 安裝方式: 壁掛式 |
| 環境 | 工作溫度: -40℃～+75℃ 儲存溫度: -40℃～+85℃ 相對濕度: 5～95%無凝露 |
| 質保 | MTBF: 4381030小時 保修期: 5年 |
| 認證 | 24VAC/DC型號: CE, FCC, UL61010, EN50155, EN50121, E9 110VDC型號: CE, EN50155, EN50121(pending) |
| 行業標準 | 24VAC/DC型號: CE, FCC, UL61010, EN50155, EN50121, E9 110VDC型號: CE, EN50155, EN50121(pending) |
推薦型號
| 產品型號 | 產品描述 |
| Aquam8-8T-LV-LV | 8*10/100M Base-T(X) M12 port，24VAC/DC雙冗余輸入 |
| Aquam8-8T-H6-H6 | 8*10/100M Base-T(X) M12 port，110VDC雙冗余輸入 |
選購配件
| SAP編碼 |
東土型號 |
類型 |
壓線范圍 |
出線直徑 |
| 107100952 |
M12-A-4P-F-Crimp-18~16AWG |
電源連接器 |
18~16AWG |
6~8mm |
| 107100768 |
M12-D-4P-M-Crimp-26~22AWG |
百兆網口連接器 |
26~22AWG |
6~8mm |
| 107100245 |
M12-X-8P-M-Crimp |
千兆網口連接器 |
26~24AWG |
6~7.5mm |
