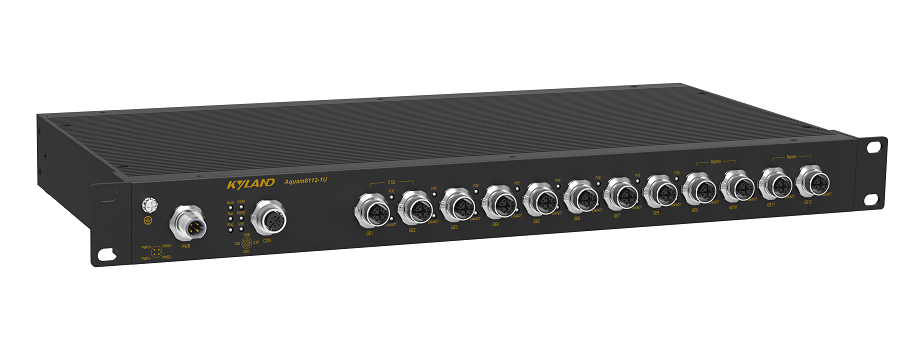

Aquam8612-1U分別是專為軌道交通行業設計的三層網管型工業以太網交換機， 最大支持 12個千兆以太網接口，其中4 個為千兆Bypass端口，PoE型號包含8個PoE網口。產品為1U機架式安裝，支持寬范圍(-40~+70℃)的可操作溫度，滿足 EN50155、EN50121、IEC61375-3 等軌道交通行業標準的要求。支持全端口 M12接口形式，保證端口連接及整機的密封性和牢固性，尤其適合有強烈的振動和沖擊的應用場景。Aquam8112-1U 以太網交換機支持用于 IP 地址自動分配的 DHCP 協議及多種 DHCP option 選項，并且支持 DRP 和 RSTP 環網冗余協議，可以靈活組網，以滿足鐵路市場的需求。Aquam8612-1U除支持常規三層交換協議外，也支持NAT功能，NAT轉發速率可達200Mbps，最大支持16組端口映射。Aquam8612-1U系列交換機符合IEC62443-4-2工業網絡安全標準。
| 軟件功能 | |
| 支持協議 | IEEE 802.3ab，用于千兆以太網 EEE 802.3u,用于百兆以太網 IEEE 802.1Q，用于VLAN 標記 IEEE 802.1p，用于QoS服務等級 IEEE802.3at，IEEE 802.3af用于POE |
| 交換機功能 | 支持靜態VLAN，不少于64個，編號范圍1-4094 支持8K MAC地址表 環網自愈時間不大于50ms QOS設置不少于6個隊列 支持端口流控 ，端口自適應 支持廣播、組播、未知單播風暴抑制 |
| 冗余技術 | 支持RSTP (Rapid Spanning Tree Protocol) 支持DRP，自愈時間<50ms 支持鏈路聚合(LACP, IEEE802.3ad) 支持虛擬化 |
| 組播技術 | 支持IGMP snooping 支持GMRP 支持靜態組播 |
| 路由功能 | 支持代理ARP 支持RIPv1/v2 支持NAT 支持OSPFv2 支持靜態路由 支持VRRP |
| 網絡安全 | 支持IEEE 802.1x(身份認證和授權) 支持HTTPs/SSL 支持SSH 支持本地RADIUS server, 也支持對外部的RADIS Server轉發身份認證信息 支持TACACS+ |
| 服務質量管理 | 支持ACL 支持基于端口和地址的數據流控制和限制 支持802.1p TOS/DiffServ, 支持SP, WRR隊列調度 |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持通過網管系統遠程批量配置 支持SNMP管理, 支持SNMPv1/v2c/v3 支持TCP/UDP, Ping, 支持通過FTP/TFTP/HTTP/HTTPs進行軟件和配置的上傳下載 支持端口鏡像 支持LLDP和LLDP MIB（802.1ab） |
| 診斷技術 | 支持IP/MAC沖突告警, 電源告警, 端口告警和環告警 支持日志功能 |
| IP管理 | 支持IPv4 支持DHCP server/option12 支持DHCP Relay Agent Information Option 支持DHCP Client 支持ARP |
| 時鐘管理 | 支持SNTP client 支持NTP client |
| 產品規格 | |
| LED | PWR指示燈： 綠色常亮：電源輸入正常； 滅：電源輸入異常 RUN指示燈： 綠色常亮：系統異常或正在啟動 綠色閃爍：系統正常 Alarm指示燈： 紅色常亮：系統故障 滅：系統正常 千兆/百兆接口指示燈： 綠色常亮：前面板端口連接 綠色閃爍：前面板端口有數據收發 滅：前面板端口斷開 |
| 機殼 | 金屬 |
| 接地螺釘尺寸 | M4 |
| 防護等級 | IP40 |
| 散熱 | 無風扇 |

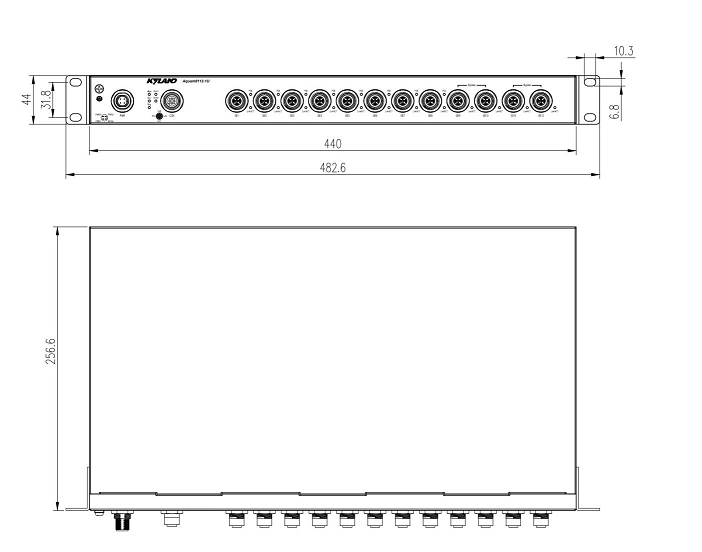

| 尺寸 （W×H×D） | 設備尺寸：440mm×44mm×256.6mm 設備帶包裝尺寸：550mm×135mm×340mm |
| 重量(Kg) | 設備重量：< 4.27kg 設備帶外包裝重量：<4.9kg |
| 安裝方式 | 1U機架安裝 |
| 額定電壓值 | 110VDC |
| 功率 | POE帶載型號：<90W 非POE型號:<27.5W |
| 工作溫度 | -40°C to +70°C |
| 存儲溫度 | -40°C to +85°C |
| 輸入電壓范圍 | 77~137.5VDC |
| 電源端子類型 | M12-A |
| 冗余電源 | 支持 |
| 反接、過載保護 | 支持 |
| 行業標準 | EMI: FCC CFR47 Part 15 EMS: EN50121 防火: EN45545-2(pending) 安全: EN62368-1(pending) 軌道交通：EN50155、EN50121-1、EN50121-4(pending) 防護等級: IP40 Based on EN 60529(pending) 危險材料: 2002/95/EG of the EU (RoHS) 網絡安全: 符合IEC62443-4-2工業網絡安全標準 |
產品選型
| 產品型號 | 產品描述 |
|
Aquam8612-1U-NAT-B-4GE8GP-H6-H6 |
三層1U機架式車載交換機，4個千兆Bypass M12-X以太網電口，8個千兆POE M12-X以太網電口，110VDC供電，支持NAT功能 |
|
Aquam8612-1U-NAT-B-12GE-H6-H6 |
三層1U機架式車載交換機，4個千兆Bypass M12-X以太網電口，8個千兆 M12-X以太網電口，110VDC供電，支持NAT功能 |
|
Aquam8612-1U-NAT-B-4GE8T-H6-H6 |
三層1U機架式車載交換機，4個千兆Bypass M12-X以太網電口，8個百兆 M12-D以太網電口，110VDC供電，支持NAT功能 |
|
Aquam8612-1U-NAT-B-4GE8P-H6-H6 |
三層1U機架式車載交換機，4個千兆Bypass M12-X以太網電口，8個百兆 M12-D以太網POE電口，110VDC供電，支持NAT功能 |
可選附件
| SAP編碼 |
東土型號 |
類型 |
壓線范圍 |
出線直徑 |
| 107100952 |
M12-A-4P-F-Crimp-18~16AWG |
電源連接器 |
18~16AWG |
6~8mm |
| 107100768 |
M12-D-4P-M-Crimp-26~22AWG |
百兆網口連接器 |
26~22AWG |
6~8mm |
| 107100245 |
M12-X-8P-M-Crimp |
千兆網口連接器 |
26~24AWG |
6~7.5mm |
